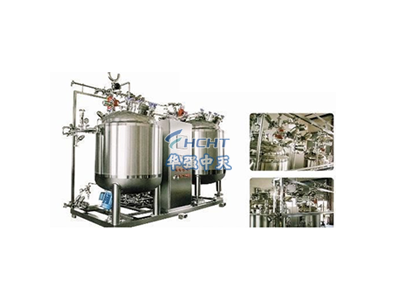

一、全自動配液罐概述

全自動配液罐為立式，上下碟型封頭，帶標準夾套，帶保溫，保溫采用聚氨酯，保溫厚度約為50mm,帶機械攪拌的衛生級不銹鋼容器。

　　全自動配液罐系統采用全自動PLC觸摸屏控制系統加工控閥門及檢測溫度、料位、壓力、PH等控制參數，進行全自動液體配制過程。

　　二、全自動配液罐產品參數說明

　　1、全自動配液罐主結構尺寸見四項

　　2、全自動配液罐主攪拌器:捷流式分散混合機式攪拌器，0-1450r/min，可處理混懸液，接觸藥液部分為316L，電解拋光Ra≤0.4um

　　3、全自動配液罐副攪拌器：上機械攪拌器，雙層槳式攪拌槳

　　4、全自動配液罐機械密封：使用常溫形式、單端面，摩擦面碳化硅材質;

　　5、全自動配液罐使用壓力與設計壓力

　　使用壓力-內膽：常壓;夾套：0.15Mpa

　　設計壓力-內膽：常壓;夾套：0.21Mpa;

　　6、全自動配液罐工作溫度與設計溫度

　　工作溫度-內膽：0-150℃;夾套：150℃;

　　設計溫度-內膽：0-100℃;夾套：150℃;

　　三、全自動配液罐管口配置

　　1、人孔-衛生級快開：DN400，常壓，上平蓋;

　　2、清洗球-快裝連接Ф38，360o旋轉，材質316L，噴射清洗最大有效半徑能達到2m;

　　3、氣體呼吸器-快裝連接Ф38,濾殼:316L,濾芯PTFE，濾芯規格5"X1, 過濾精度0.22um;

　　4、溫度傳感器-快裝連接Ф25，測量范圍;0-150℃;4-20MA輸出，精度：A級，抗干擾能力強，安裝調試簡單方便;

　　5、視鏡-DN100, 符合GMP要求;

　　6、視燈-DN100, 12V,符合GMP要求;

　　7、手動罐底閥-DN40;材質：316L ,膜片：三元乙丙;

　　8、配液罐要求有自循環系統

　　9、管路控制所用316L隔膜閥

　四、全自動配液罐技術參數表
