蘑菇式、直筒式、斜錐式、倒錐式得提取罐系統組成

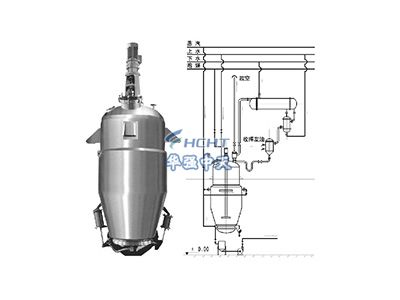

　　系統組成：

　　設備主要形式有正錐式、蘑菇式、直筒式、斜錐式、倒錐式。可作靜態提取，也可根據生產工藝需要，配置攪拌器作動態提取。

　　1、主罐體，帶夾套及保溫，上有人孔，下有氣缸控制出渣門開關，勞動強度低。

　　2、 捕集器，主要用來消除煎煮中藥時產生的泡沫，并防止藥流蒸汽中的藥渣進入冷凝器。

　　3、 冷凝器，主要作用為藥液蒸汽進行冷凝與酒精回收。

　　3、 冷卻器，主要作用對冷凝液與溶媒進行冷卻。

　　4、 油水分離器，主要作用在提油時，經冷卻的回收液進行油分離，以獲得需要的芳香油。

　　5、 氣液分離器，分離汽液防止放空時的液體帶出罐外。

　　6、 攪拌器，攪拌缸內的物料，使之提取的固體內部有效成分能均勻加熱與完全煎煮出來，有利于出渣
