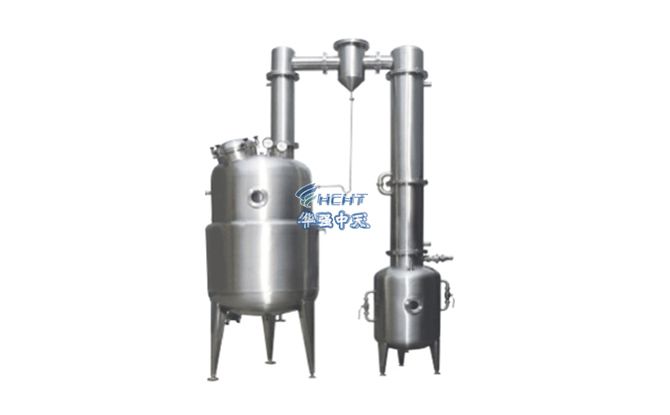

本雙效濃縮器適用于中藥植物、動物、食品、飲料、化工等行業的常壓、微壓、水煎、溫浸、熱回流、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝.采用提取濃縮設備,提取,時間短,效率高;本設備采用電加熱方式,自動化程度高,罐內配備CIP清洗頭,符合GMP醫藥標準,本設備主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線.
本實用新型雙效濃縮器涉及一種中藥、食品、保健品、化工生產的新裝置.它是由一效列管加熱器、蒸發室、二效列管加熱器、濃縮鍋、冷凝冷卻器、真空溶媒回收罐、(板式換熱器、真空緩沖罐)組成. 設備連接是由一效外循環濃縮鍋的二次蒸汽口通過氣動閥分別連接二效加熱室和冷凝冷卻器,根據生產不同的規模及要求采用不同的生產方式(雙效或單效). 在雙效生產時利用(真空度0.04Mpa,藥液溫度80多度)一效的二次蒸汽供應二效濃縮加熱(真空度0.08Mpa,藥液溫度60多度),可根據要求在生產大比重浸膏時:一效生產浸膏比重在1.2左右時并罐于二效組合式濃縮繼續濃縮可達到1.4左右時出膏,在生產過程中采用它充分達到節能的作用.在單效單臺生產時利用單效生產時間短、速度快、操作簡便的優勢,在有效利用能源(提取液溫度在90度左右時濃縮真空度在-0.08Mpa時沸點溫度為60度采用單效為最佳)充分發揮單效的優勢可緩解生產急需.利用冷凝冷卻器的面積大可以進行單效或組合式濃縮的單臺生產,在兩臺分別同時生產是單效的生產,如若回收溶媒可通過真空保護系統中的板式緩沖罐進行操作.適用于中西藥輕化工等行業的液體蒸發雙效濃縮器的濃縮和收膏的工藝需要,本設備有如下特點:
1、本設備采用在真空狀態下外加熱自然循環.具有結構先進蒸發溫度低、蒸發能力大、濃縮速度快、消泡效果好的特點,能滿足熱敏性物料的低溫真空濃縮物含皂多易起泡的物料濃縮.
2、本設備結構緊湊、操作簡便、清洗方便、濃縮相對密度可達1.2-1.4(一般中藥浸膏).
3、本設備與物料接觸部分均采用SUS304不銹鋼制成,具有優良的耐腐蝕性能,符合藥品和食品衛生要求,達到GMP要求.
4、多功能雙效濃縮器操作特點:(1)可回收酒精濃度80%左右; (2) 單效、二效、三效可以反復并鍋收膏;(3)可以間歇、連續進料.
5、本雙效濃縮器與物料接觸部位均采用不銹鋼制作,符合GMP標準要求.外形美觀.加熱器、蒸發器外面均設有保溫層,保溫層外用不銹鋼薄板制作外殼,表面做鏡面或亞光處理.
